Organi di trasmissione: guida essenziale alla nomenclatura degli ingranaggi
Questa guida ti dà la terminologia di base: quella che ti serve per leggere una scheda tecnica, fare un ordine corretto o capire perché due ingranaggi non possono essere accoppiati.
Cosa fa un ingranaggio
Un ingranaggio è un meccanismo che trasmette movimento, momento meccanico e forza da un componente a un altro all'interno di una macchina. Due o più ingranaggi combinati formano una trasmissione a ingranaggi, in cui le forze trasmesse variano in funzione dei raggi delle ruote.
La nomenclatura convenzionale distingue due elementi fondamentali della coppia: la ruota di minori dimensioni è il pignone, cioè la ruota dentata collegata alla fonte rotante (il motore); quella di maggiori dimensioni è la corona. La cremagliera è invece un elemento lineare dentato: una barra rettilinea con dentatura che, accoppiata al pignone, converte il moto rotatorio in movimento lineare continuo.
Quando le due ruote hanno diametri diversi, il sistema permette di variare il rapporto di trasmissione: puoi aumentare il momento meccanico riducendo la velocità angolare, oppure fare il contrario, aumentare la velocità a scapito del momento trasmesso.
Geometria del dente

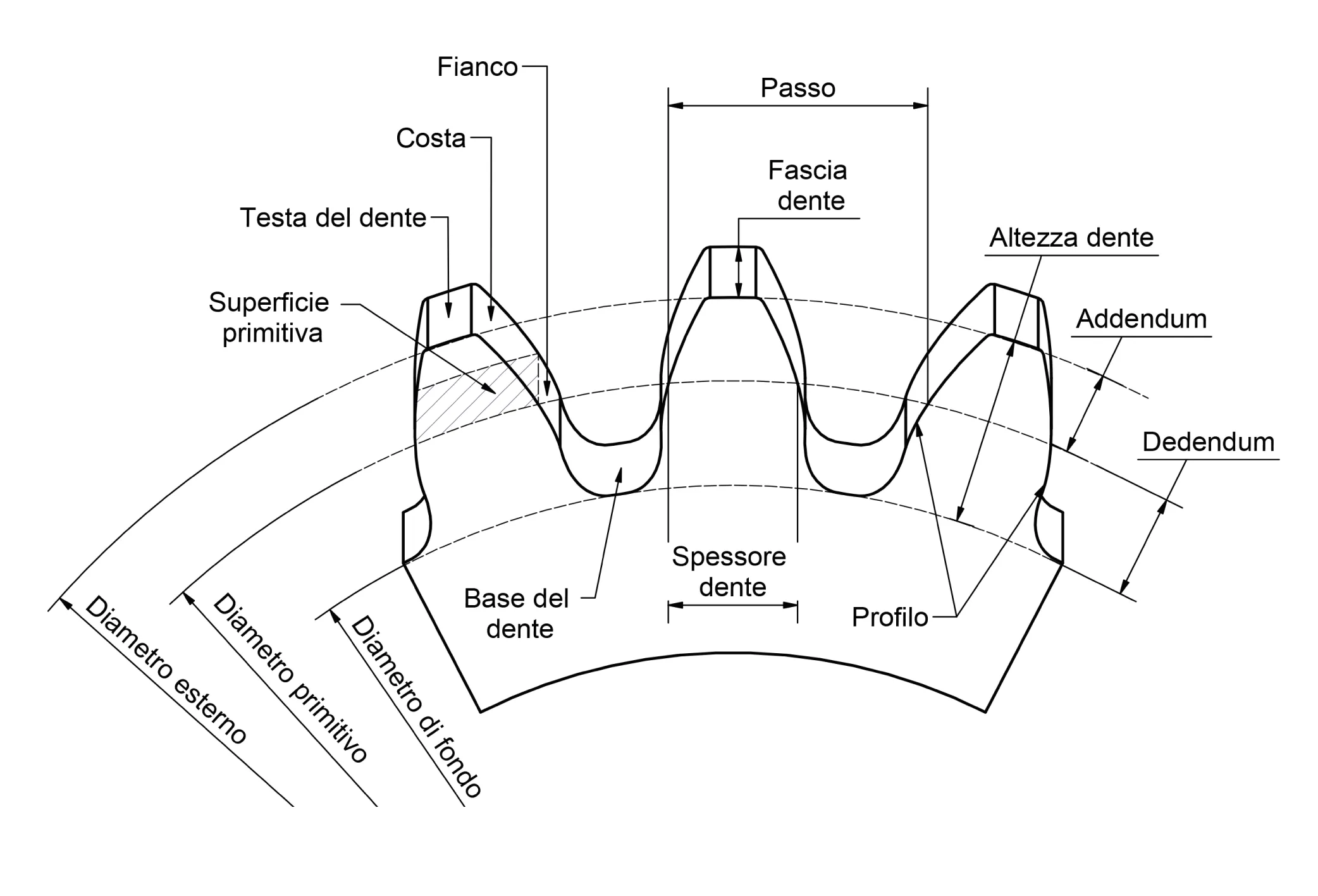

I denti si sviluppano radialmente a partire dalla superficie primitiva, una superficie cilindrica di riferimento che divide il dente in due zone. La parte che sporge verso l'esterno è la testa del dente; la porzione più interna, vicina al centro della ruota, è la base del dente. Le superfici laterali del dente formano il suo profilo.
Il profilo si divide in due parti rispetto alla circonferenza primitiva: la porzione esterna si chiama costa, quella interna fianco.
Le principali grandezze geometriche del dente sono:
- Addendum: distanza radiale tra il diametro primitivo e il diametro esterno della ruota dentata.
- Dedendum: distanza radiale tra il diametro primitivo e il diametro di fondo.
- Altezza del dente: somma di addendum e dedendum.
- Passo della dentatura: distanza misurata lungo la circonferenza tra due punti corrispondenti di denti consecutivi.
Il profilo ad evolvente di cerchio
Tra tutti i profili dentati esistenti, il più diffuso nell'ingegneria meccanica moderna è il profilo ad evolvente di cerchio. Si genera geometricamente da un punto su una retta che si svolge mantenendo sempre il contatto tangente con una circonferenza fissa durante il suo moto.
Il profilo ad evolvente è preferito per due motivi pratici: garantisce un ingranamento uniforme e regolare, tollerando variazioni dell'interasse senza compromettere il funzionamento; la sua produzione è più semplice grazie all'uso di utensili standardizzati.
Per un corretto ingranamento, due ruote dentate devono avere lo stesso passo sulle superfici primitive. In termini progettuali, questo significa stesso valore del modulo, il parametro che normalizza le dimensioni del dente in relazione al numero di denti. Moduli diversi: ingranamento impossibile.
Grandezze di riferimento per il progetto
La progettazione di una trasmissione a ingranaggi richiede alcune grandezze geometriche fondamentali. Le principali sono riassunte qui:
| Grandezza | Simbolo | Definizione | Importanza |
|---|---|---|---|
| Modulo | m | Rapporto tra il passo e π; parametro che definisce la dimensione del dente e la compatibilità. | Assicura la compatibilità tra ruote dentate diverse. |
| Passo | p | Distanza tra due denti corrispondenti consecutivi misurata lungo la circonferenza primitiva. | Determina la spaziatura dei denti e influisce sull'ingranamento. |
| Interasse di funzionamento | a | Distanza tra i centri delle superfici primitive delle due ruote accoppiate. | Critico per la corretta distribuzione del carico e la durata dell'accoppiamento. |
| Distanza cordale (Wildhaber) | W | Misura del passo e dello spessore del dente effettuata con micrometro su un numero definito di denti. | Metodo pratico per verificare la conformità delle tolleranze senza strumenti complessi. |
L'interasse di funzionamento è critico in fase di montaggio: un valore errato compromette la trasmissione della forza e causa usura prematura. La distanza cordale di Wildhaber è invece uno strumento di collaudo semplice per controllare la precisione della dentatura e il rispetto delle tolleranze progettuali.
L'interasse di funzionamento non è un dato da stimare a occhio. Un errore anche piccolo in fase di montaggio si traduce in distribuzione del carico non uniforme e usura accelerata.
Nelle prossime guide
Questa guida copre la nomenclatura di base. Nelle guide successive del Centro Tecnico trovi gli approfondimenti sulle diverse tipologie di ingranaggi (cilindrici a denti diritti, elicoidali, conici, a vite senza fine) e i criteri di scelta in funzione dell'applicazione specifica.
Se hai dubbi sulla terminologia per un'applicazione specifica o hai bisogno di supporto nella lettura di una scheda tecnica, contatta l'ufficio tecnico.
