Diagnostica dei failure: leggere i danni di un ingranaggio

Un ingranaggio in tecnopolimero non si rompe in silenzio. Prima del guasto definitivo, i denti raccontano già cosa sta andando storto: bastano pochi minuti di ispezione visiva per leggere la causa e sapere cosa correggere.

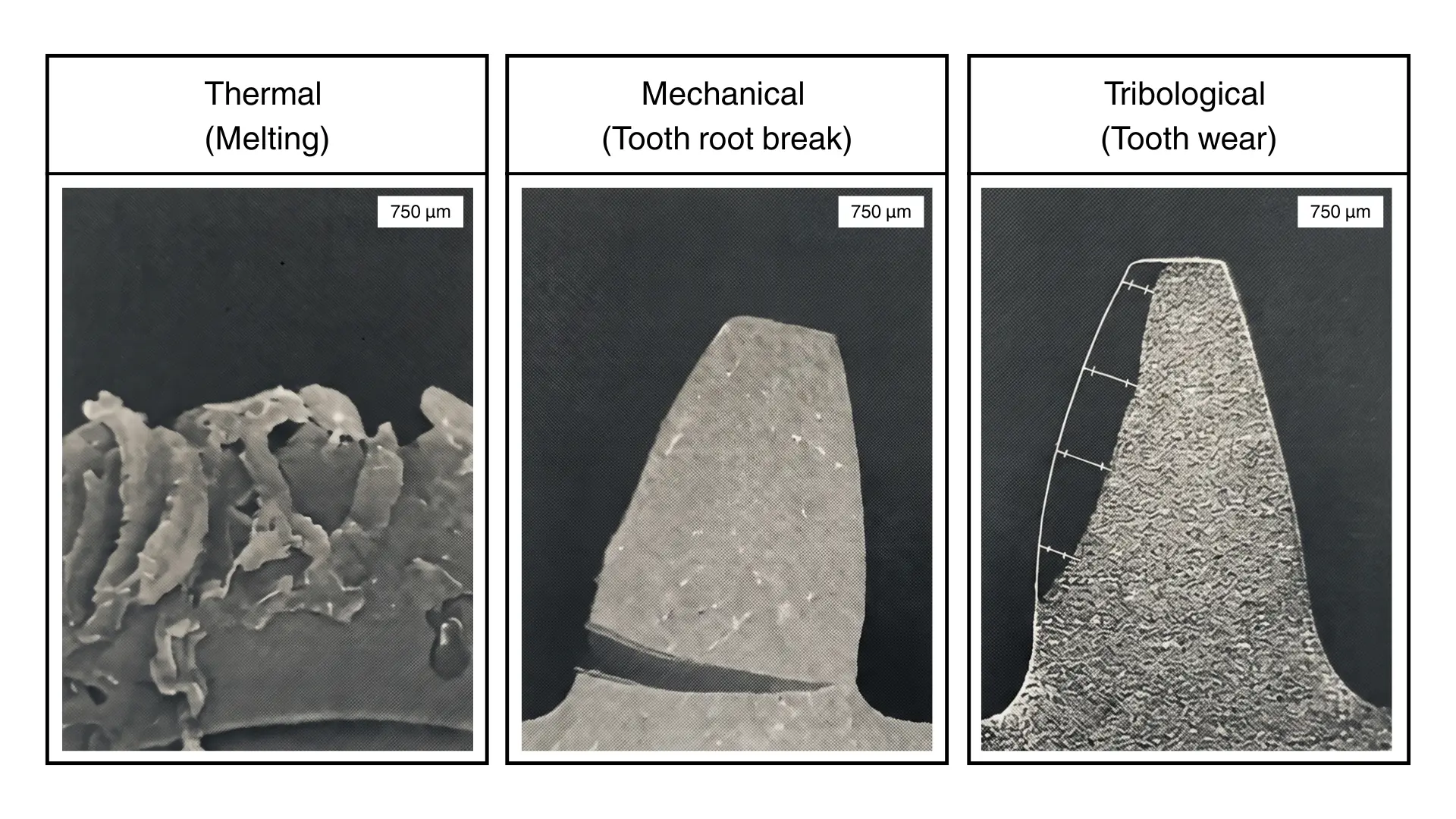

Perché fare diagnostica

Quando un ingranaggio si rompe, la reazione naturale è sostituirlo. Ma farlo senza analizzare il tipo di danno significa quasi certamente vedere il problema ripresentarsi dopo poche centinaia di ore. Ogni quadro di danno corrisponde a una causa specifica e a un'azione correttiva precisa.

Pitting (vaiolatura): fatica superficiale

Aspetto: piccoli crateri o butterature sul fianco del dente, in particolare nella zona della linea primitiva. La superficie sembra picchiettata, come colpita da un punzone in più punti.

Diagnosi: fatica superficiale del materiale. Le micro-cricche si formano sotto la superficie a causa dei cicli ripetuti di pressione di contatto, e si propagano fino a far distaccare piccoli frammenti di materiale. È un fenomeno di degrado progressivo.

Causa probabile: carico eccessivo, con pressione di contatto che supera il limite di fatica del materiale, oppure vita utile superata. L'ingranaggio ha lavorato oltre il numero di cicli di progetto.

Azione: riduci il carico, aumenta il modulo, valuta un materiale a resistenza superiore come il PA6 rinforzato con il 30% di fibra di vetro (PA6+30%FV), oppure pianifica la sostituzione periodica come componente di consumo.

Scuffing (rigatura): fusione localizzata

Aspetto: rigature parallele alla direzione di scorrimento, spesso con zone scure o lucide a chiazze. La superficie appare sbavata o imbrattata. Nei tecnopolimeri è comune trovare residui di materiale fuso nelle cavità tra i denti.

Diagnosi: fusione superficiale localizzata. La temperatura nella zona di contatto ha superato la temperatura di rammollimento del polimero, fondendolo localmente.

Causa probabile: temperatura di esercizio eccessiva, gioco di fianchi insufficiente fino al bloccaggio, lubrificazione assente o inadeguata.

Azione: verifica il backlash, controlla la temperatura ambiente e di esercizio, valuta un accoppiamento ibrido (tecnopolimero-metallo o con additivi termici) per migliorare la dissipazione del calore.

Rottura alla base

Aspetto: il dente è completamente distaccato dalla corona, con superficie di frattura alla base.

Diagnosi: superamento del limite di snervamento per flessione.

Causa probabile: picco di carico improvviso o urto non previsto in fase di progetto.

Azione: verifica se l'applicazione presenta carichi impulsivi non considerati nel dimensionamento. Valuta un materiale con maggiore resilienza o un profilo del dente più robusto.

Deformazione plastica

Aspetto: i denti sono visibilmente deformati, piegati o con profilo distorto, ma non rotti.

Diagnosi: superamento della temperatura di rammollimento sotto carico continuato.

Causa probabile: attrito eccessivo per gioco insufficiente o lubrificazione errata, oppure temperatura ambiente più alta di quanto previsto in fase di progetto.

Azione: verifica la HDT (Heat Deflection Temperature, la temperatura alla quale il materiale comincia a deformarsi sotto carico) rispetto alla temperatura reale di esercizio. Ricalcola il gioco minimo.

Tabella diagnostica
